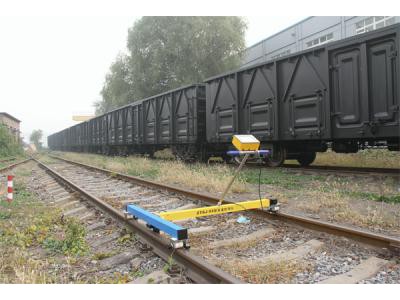

测量轨道外部参数功能的0级等级的轨道检查仪，系统采用轨迹法约束测量技术原理，可以检测轨道的内部参数，并同时检测轨道的外部参数，达到同时控制线路线形和线路平顺性的双重功效。
【功能特点】
0级准准确度等级，通过铁道计量，同时测量轨道内、外部几何参数、可与大机配套作业。【使用条件】:2 线路允许速度：≤350km/h
2 行进速度：≤8km/h
2 海拔：≤2500m
2 环境温度：-20℃～+50℃
2 相对湿度：≤90%RH
2 质量：≤35kg
|
项 目 |
误差或重复性 |
测 量 要 求 |
||
|
轨距 |
零位正确性 |
±0.15mm |
适用于静态测量 |
|
|
示值误差 |
±0.50mm |
适用于静态测量和线路试验；应对使用环境温 度的影响实时进行自动修正 |
||
|
测量重复性 |
静态 |
≤0.20mm |
3次测量结果的极差 |
|
|
线路 |
≤0.375mm |
— |
||
|
轨距变化率 |
示值误差 |
±0.03% |
基长为1m |
|
|
测量重复性 |
≤0.045% |
10次测量结果的极差 |
||
|
超高 |
示值误差 |
±0.50mm |
适用于静态测量和线路试验 |
|
|
掉头误差 |
≤0.30mm |
适用于静态测量 |
||
|
测量 重复性 |
静态 |
≤0.20mm |
3次测量结果的极差 |
|
|
线路 |
≤0.375mm |
— |
||
|
扭曲 |
示值误差 |
±0.70mm |
适用于线路试验 |
|
|
测量重复性 |
≤0.500mm |
|||
|
高低、轨向 |
示值 误差 |
10m |
±1.0mm |
— |
|
测量重复性 |
10m |
≤0.75mm |
适用于线路试验 |
|
|
正矢 |
示值误差 |
±1.0mm |
20m弦（对应曲线 450m＜R≤800m） |
|
|
测量重复性 |
≤0.75mm |
适用于线路试验 |
||
|
里 程 |
±2‰ |
里程累计误差 |
||
